Produktbeschreibung

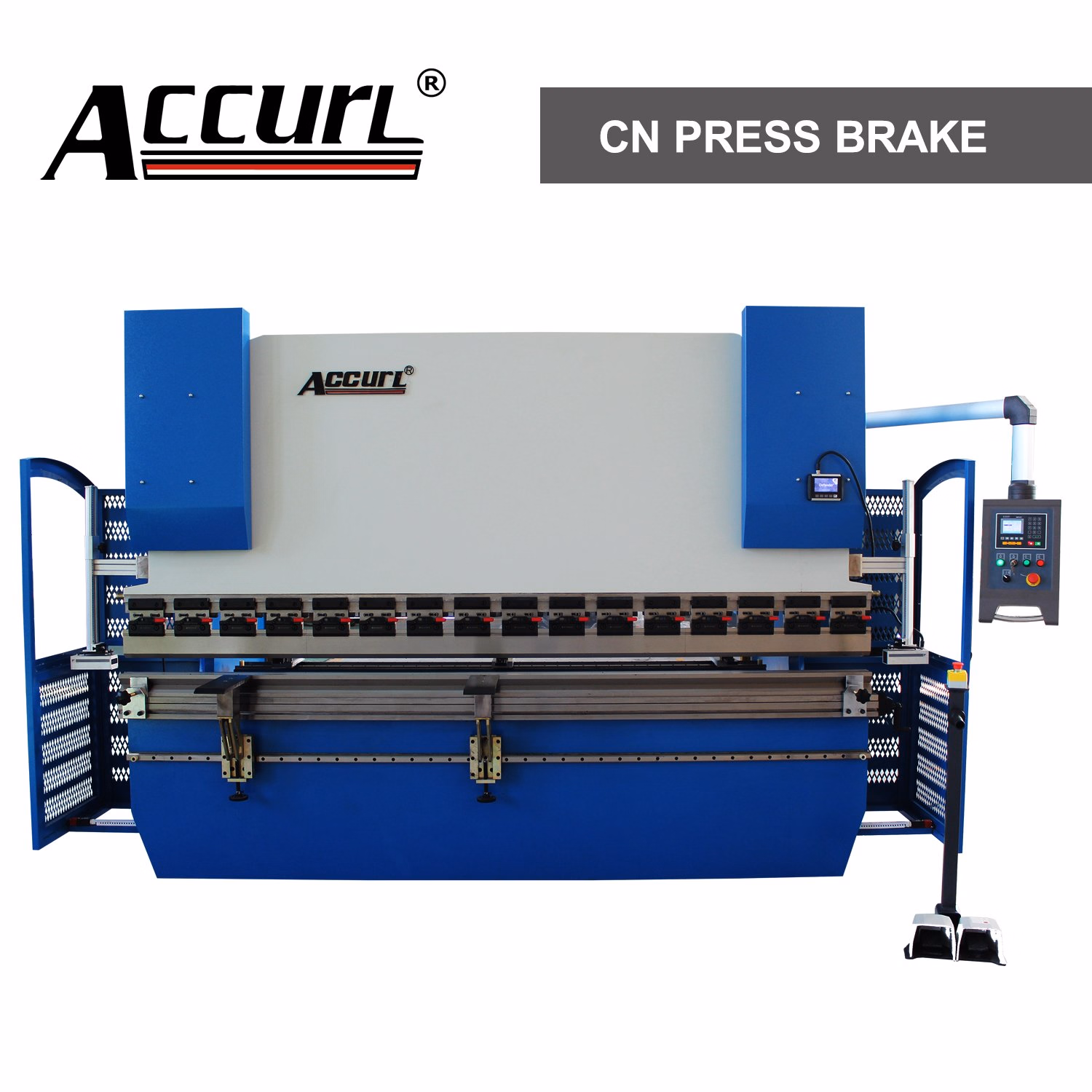

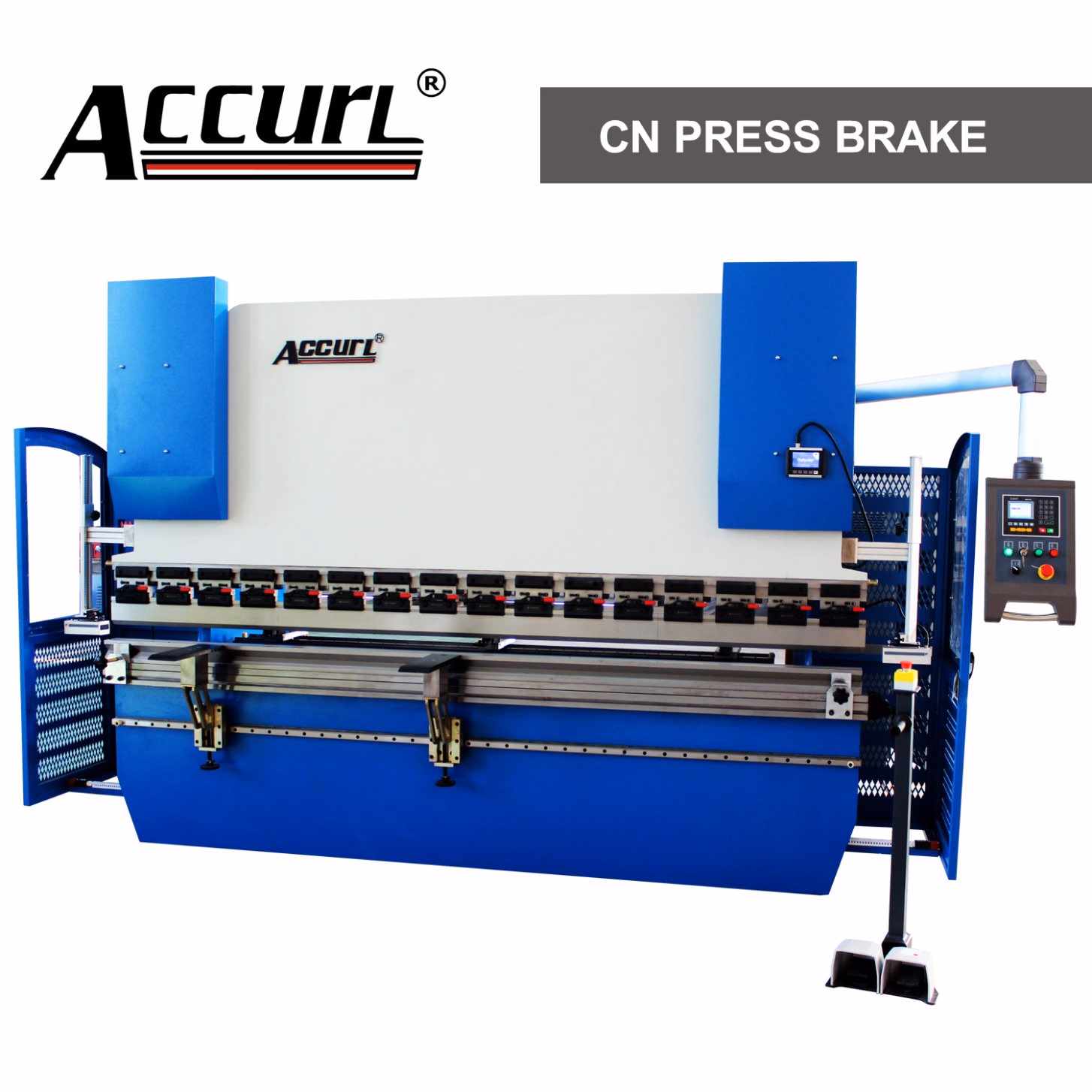

Hydraulische Nc-Presse-Bremse/hydraulische Presse-Maschine der Platten-Presse-Brake/Nc
1. Hohe Präzision, breite Anwendung
2. EU-CER Bescheinigung
3. CQC, ISO9001: 2008
4. Hochleistungs-,
5. Einfach zum Geschäft
Die vollständige Zelle der Bremse der hydraulischen Presse:
- Geschweißte Zelle: Der Druck der geschweißten Teile kann durch Schwingung beseitigt werden; So gibt diese Schmiedenpresse hohe Genauigkeit
- Rahmen: Besteht nach rechts und linke Wandvorstände, Funktionstisch, Ölkasten, Schlitzstahl und etc. Der Druck der geschweißten Teile kann durch Schwingung beseitigt werden. Die Maschine genießt hohe Genauigkeit und das hochfeste und kann leicht transportiert werden
- Hohe Genauigkeit, hohe Leistungsfähigkeit, einfaches und bequemes Geschäft, gute Leistung, vorteilhafter Preis und bester Service
1. Hydraulikanlage:
- Das integrierte hydraulische Kontrollsystem annehmen, zuverlässiger
- Motor, Ölpumpe und aus Ventilgruppen bestehen
- An der Oberseite des Ölkastens installiert sein, der versichern kann, dass der Zylinder immer vom Öl voll ist, wenn das Plättchen sich nach unten an der großen Geschwindigkeit bewegt
- Kompletter Arbeitszyklus kann durch die Steuerung des hydraulischen Ventils verwirklicht werden
- Der Funktionsdruck an der rechten Seite des Wandvorstands kann durch das Ferneinstellungsventil eingestellt werden
2. Schützender Zaun und die Sicherheitsverriegelung:
- Schützender Zaun und das Sicherheit interlocker, zum der Geschäftssicherheit sicherzustellen. Stromversorgungenschalter, der in den elektrischen Kasten eingestellt wird, wird automatisch weg von, wenn die Tür des Kastens geöffnet ist oder der Zaun wird gedreht oben gedreht. Schützende Sperre mit Sicherheit interlocker wird an der Rückseite der Maschine eingehangen. Andere, dort sind Arbeitswegbegrenzungsschutz und am Bedienpult befestigte Dringlichkeit des Fusses weg vom Schalter
3. Synchro- Kontrollsystem:
- Syncho System schieben: Das Synchro- System des Stahltorsionsstabes annehmen, das in der Zelle und hoch in der Genauigkeit einfach ist
- 2 Enden Plättchen hat Synchro- Gabel 2, die bilden, der obere Systemsgebrauch sterben Ausgleich, um die Bremsenpräzision zu verbessern
- Oberes annehmen sterben Ausgleich, um die Bremsenpräzision zu verbessern
4. Schnitt-RAM Schelle-Stäbe:
- Unterschiedliche festklemmende Schnittstäbe werden wie Standardgerät angegeben, um Formen, sowie Standardlängen-Fertigungsmittel sicher kurz zu befestigen. Die eindeutige Krone, die Einheit behebt, ist Standard
5. Vortechnologie und Prozeduren:
- Diese Metallwerkzeugmaschine ist- eine Art Synchro- Pressebremse des Stahltorsionsstabes. - Elektronische Steuerung der Rückseitenanzeigeinstrumente und DES RAM-Anfalls, der angezeigten und manuellen Einstellung der Daten
- Prozess des Zylinders und des Dichtungsbauteils:
Zylinder: Stahl Nr.-45# behandelt, innere Löcher fein maschinell bearbeitet und verdrängt
Ventilstangen: Stahl Nr.-45# behandelt, Nickel und phosphorige überzogene Außenseite
Modell (WC67Y) | Nominaler Druck (kN) | Länge des Tisches (mm) | Abstand zwischen Gehäuse (mm) | Kehle-Tiefe (mm) | Anfall (mm) | Hight (mm) öffnen | Hauptmotor (Kilowatt) | Abmessungen (L x W x H) (mm) | Gewicht (T) |
40/2000 | 400 | 2000 | 1600 | 200 | 110 | 335 | 4 | 2545x1510x2050 | 3 |
40/2500 | 400 | 2500 | 2000 | 200 | 110 | 335 | 4 | 2950x1510x2080 | 3.5 |
63/2000 | 630 | 2000 | 1600 | 250 | 110 | 350 | 5.5 | 2555x1600x2130 | 3.8 |
63/2500 | 630 | 2500 | 2000 | 250 | 110 | 350 | 5.5 | 2960x1600x2180 | 4.2 |
63/3200 | 630 | 3200 | 2600 | 250 | 110 | 350 | 5.5 | 3740x1600x2230 | 5.2 |
100/2500 | 1000 | 2500 | 2000 | 350 | 150 | 400 | 7.5 | 2980x1650x2330 | 6.3 |
100/3200 | 1000 | 3200 | 2600 | 350 | 150 | 400 | 7.5 | 3740x1650x2355 | 7 |
100/4000 | 1000 | 4000 | 3200 | 350 | 150 | 400 | 7.5 | 4550x1650x2450 | 8.8 |
100/5000 | 1000 | 5000 | 4000 | 350 | 150 | 400 | 7.5 | 5100x1500x2650 | 11.8 |
125/2500 | 1250 | 2500 | 2000 | 350 | 150 | 410 | 7.5 | 3980x1650x2370 | 7.5 |
125/3200 | 1250 | 3200 | 2600 | 350 | 150 | 410 | 7.5 | 3750x1650x2450 | 8.2 |
125/4000 | 1250 | 4000 | 3200 | 350 | 150 | 410 | 7.5 | 4550x1650x2470 | 9 |
125/5000 | 1250 | 5000 | 4000 | 350 | 150 | 410 | 7.5 | 5100x1500x2795 | 11.5 |
125/6000 | 1250 | 6000 | 4500 | 350 | 150 | 410 | 7.5 | 6100x1500x2895 | 14 |
160/2500 | 1600 | 2500 | 2000 | 350 | 150 | 425 | 11 | 2980x1715x2410 | 8.5 |
160/3200 | 1600 | 3200 | 2550 | 350 | 150 | 425 | 11 | 3750x1715x2450 | 11 |
160/4000 | 1600 | 4000 | 3200 | 350 | 190 | 450 | 11 | 4550x1715x2730 | 12 |
160/5000 | 1600 | 5000 | 4000 | 350 | 190 | 450 | 11 | 5100x1570x2900 | 15.5 |
160/6000 | 1600 | 6000 | 4500 | 350 | 190 | 450 | 11 | 6100x1570x3010 | 19 |
200/3200 | 2000 | 3200 | 2600 | 350 | 240 | 460 | 11 | 3750x1815x2715 | 13 |
200/4000 | 2000 | 4000 | 3200 | 350 | 240 | 460 | 11 | 4550x1815x2850 | 14 |
200/5000 | 2000 | 5000 | 3800 | 350 | 240 | 460 | 11 | 5100x1715x3020 | 18.5 |
200/6000 | 2000 | 6000 | 4500 | 350 | 240 | 460 | 11 | 6100x1715x3120 | 21 |
250/3200 | 2500 | 3200 | 2600 | 400 | 240 | 525 | 11 | 3750x2010x2850 | 15.5 |
250/4000 | 2500 | 4000 | 3200 | 400 | 240 | 525 | 11 | 4550x2010x3010 | 17 |
250/5000 | 2500 | 5000 | 3800 | 400 | 240 | 525 | 11 | 5100x1890x3190 | 21.5 |
250/6000 | 2500 | 6000 | 4500 | 400 | 240 | 525 | 11 | 6100x1890x3350 | 28 |
300/3200 | 3000 | 3200 | 2600 | 400 | 250 | 545 | 15 | 3740x2100x3235 | 19.5 |
300/4000 | 3000 | 4000 | 3200 | 400 | 250 | 545 | 15 | 4340x2100x3300 | 22 |
300/5000 | 3000 | 5000 | 3800 | 400 | 250 | 545 | 15 | 5100x2100x3430 | 26 |
300/6000 | 3000 | 6000 | 4500 | 400 | 250 | 545 | 15 | 6100x2100x3490 | 29 |
