Produktbeschreibung

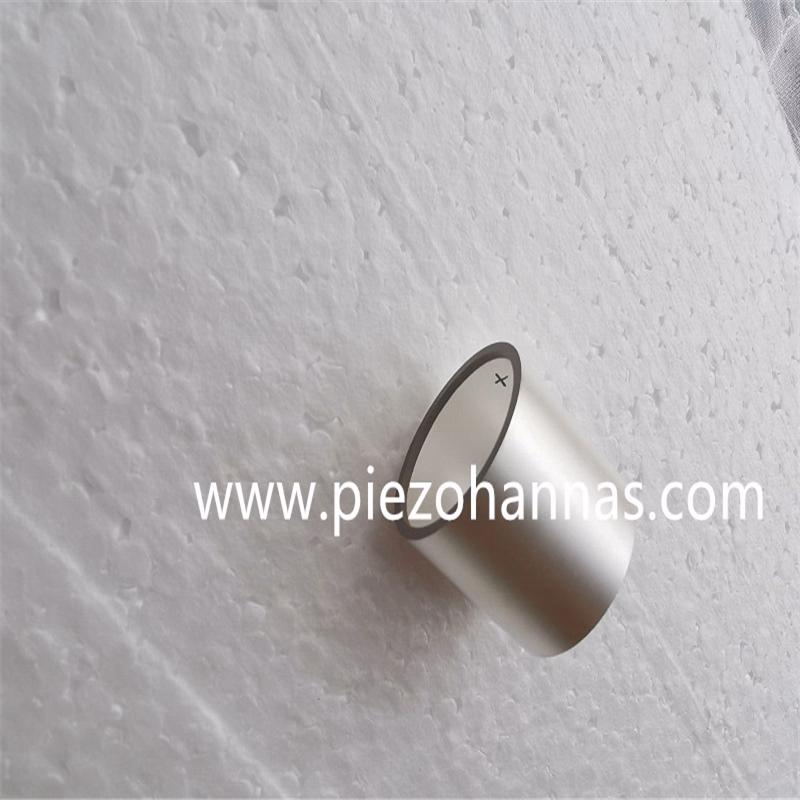

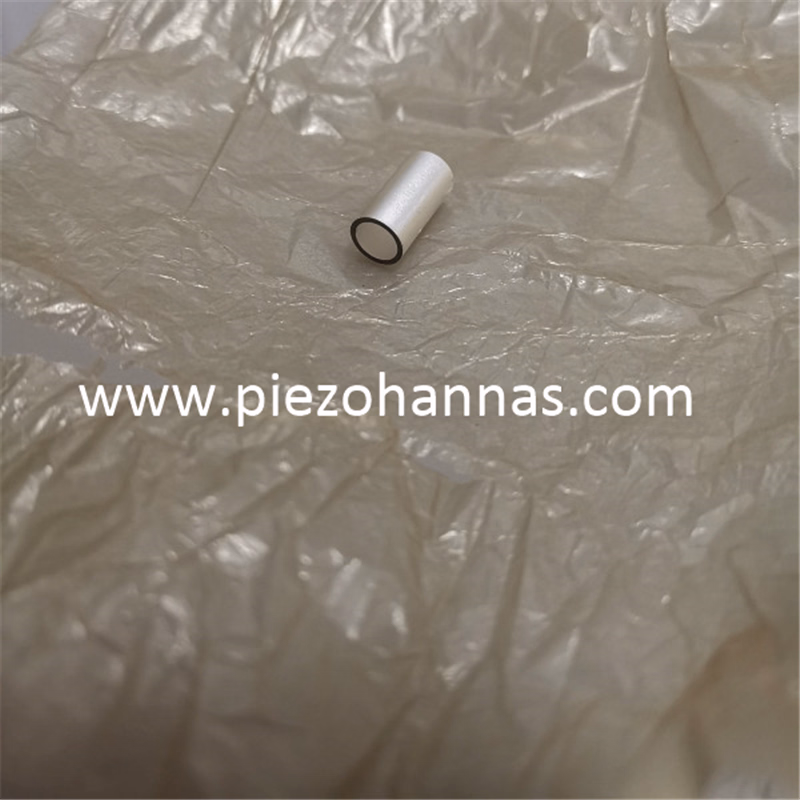

PZT5A piezoelektrischer Gefä ß -Signalumformer-piezoelektrischer Zylinder fü R Hydrophon-Signalumformer
WuHan Piezohannas Tech. Co., Ltd. Ist ein manufactuer der piezoelektrischen Keramik, der Ultraschallsignalumformer und einiger anderer Bauteile mit starker Technologiekraft. Mit einem Qualitä Tsmanagementsystems- und Forschungs- u. Entwicklungssektor werden unsere Produkte weitgehend in den meisten Anwendungen verwendet.
Piezo Keramik-Gefä ß -Beschreibung:
Abmessungen: Φ 9.5mm*Φ 8.2mm*9.5mm
Material: Pzt5a
Radialfrequenz Franc: 98KHz ± 1KHz
Statisches Kapazitanz Cs: 6300pF± 20%
Elektromechanischer Kupplung-Faktor K31 > 0.35
Resonante Widerstand > 80 Ω
Dielektrischer Verlust tg δ : < 1.8%
Hydrophon-Anwendung:
Ein Hydrophon ist eine hö Rende Unterwassereinheit. Gerade wä Hrend ein Mikrofon verwendet wird, um Ton in der Luft zu entdecken, entdeckt ein Hydrophon Tö Ne im Wasser und konvertiert die akustische Energie in elektrische Energie. Hydrophone hö Ren zu den Tö Nen im Meer, aber ü Bertragen keinen Ton und stellen sie passive hö Rende Einheiten her. Die meisten Hydrophone werden von einem piezoelektrischen Material hergestellt. Dieser materielle piezoelektrische Zylindersignalumformer produziert kleine elektrische Ladungen, wenn er Druckä Nderungen freigelegt wird. Die Druckä Nderungen, die mit einer Schallwelle verbunden sind, kö Nnen durch ein piezoelektrisches Element entdeckt werden. Unter dem Druck einer Schallwelle, das piezoelektrische Zylinder Flex und gibt als Ausgleich elektrische Signale ab. Diese elektrischen Signale kö Nnen mit Computerprogrammen gespeichert werden und spä Ter analysiert werden
Entwurfs-Form: Hemisphä Re, Filterglocke, Segment, Gefä ß , Zylinder, Block
Cutstomer Entwurf: Anderer Typ und piezoceramic Teile der Formen (Hemisphä Re, Filterglocke, Kugel) konnten Soem als Entwurf des Abnehmers und Anwendungsantrag sein
Standardgrö ß E des piezo Gefä ß Es:
Durchmesser: 5.0 - 100mm
Wandstä Rke: 1 - 10mm
Hö He: 2.5 - 50mm
Typischer Wert „der harten“ PZT Materialleistung:
Abkü Rzung | Definition | Gerä T |
ε33 T, ε 11 T | Freie relative Dielektrizitä Tskonstante | |
ε33 S, ε 11 S | Festklemmen der relativen Dielektrizitä Tskonstante | |
tgδ | Ableitungs-Faktor am niedrigen Bereich | |
ρ | Dichte | g/cm 3 |
T c | Curie-Punkt | º C |
V | Geschwindigkeit | m/s |
Z a | Accoustic Widerstand | Mrayl |
K P, K 33, K t, K 31, K 15 | Elektromechanische Kupplung-Faktoren | |
N P, N 33, N 31, N 15, N t, N c | Frequenz-Konstanten | Hz - m |
d 33, d 31, d 15 | Piezoelektrische Belastungs-Konstanten | 10 -12 C/N |
d h | Hydrostatische piezoelektrische Belastungs-Konstanten | 10 -3 Vm/N |
Q P. M. | Mechanischer Qualitä Tsfaktor am planaren Modus | |
Y 11 E, Y 33 E | Der Jugend Modul unter Kurzschluss | 10 10 N/m 2 |
σ | Poisson-Verhä Ltnis | |
ε33 T (% pro Dekade) | Aushä Rtungs-Kinetik der freien relativen Dielektrizitä Tskonstante | |
K P (% pro Dekade) | Aushä Rtungs-Kinetik des planaren elektromechanischen Kupplung-Faktors | |
K t (% pro Dekade) | Aushä Rtungs-Kinetik des Kupplung-Faktors am Stä Rkenmodus | |
N P (% pro Dekade) | Aushä Rtungs-Kinetik der Frequenz-Konstante des planaren Modus | |
N t (% pro Dekade) | Aushä Rtungs-Kinetik der Frequenz konstant am Stä Rken-Modus | |
ε33 T (/O C) | Wä Rmebestä Ndigkeit der freien relativen Dielektrizitä Tskonstante | |
GLOSSAR | ||
BT | Barium-Titanat | |
Hartes PZT | Hartblei-Titanat-Zirconate Mittel | |
Weiches PZT | Weiches Leitungskabel-Titanat-Zirconate Mittel |
Nominale Grö ß En und Toleranzen:
Geometrie | Grö ß E (mm) | Toleranz |
Platten | Durchmesser: 3 bis 200 |
Toleranz entsprechend dem Industriestandard der piezoelektrischen Elemente. |
Stä Rke: 0.2-25 | ||
Gefä ß E | Lä Nge: 1-100 | |
Auß Endurchmesser: 6-180 | ||
Identifikation: 5-150 | ||
Wand: 0.5-15 | ||
Platten | Lä Nge: 1-200 | |
Breite: 1-200 | ||
Stä Rke: 0.2-25 | ||
Bereich | Auß Endurchmesser: 6-160 | |
Identifikation: 4-150 | ||
Wand: 1-10 | ||
Ringe | Auß Endurchmesser: 3-180 | |
Identifikation: 1-150 | ||
Stä Rke: 0.2-25 | ||
Fü R alle Grö ß En | Flachheit | ± 0.03 |
Konzentrizitä T | ± 0.10 | |
Perpendicularity | ± 0.10 | |
Parallelismus | ± 0.05 |
Nominale elektrische Toleranzen:
Piezoelektrische Eigenschaften | ± 5% |
Relative Dielektrizitä Tskonstante | ± 15% |
MECHANISCHE STANDARDTOLERANZEN:
Auß Endurchmesser ± 0.150mm
Innendurchmesser ± 0.150mm
Stä Rke ± 0.05mm
Flachheit 0.002 ** /0.012mm max
Parallelismus 0.007 ** /0.012mm max
Konzentrizitä T 0.2mm
Anwendungen der piezoelektrischen Keramik
Ultraschallströ Mungsmesser | Hydrophone | Beschleunigungsmesser |
Piezo Signalumformerschwingung | Zerstä Ubersignalumformer | Stoffzerstreuung |
Auswirkungtyp Gas Ignitors | exakte Bewegungssteuerung | Druckfü Hler |
Beschleunigungsmesser | Auswirkungtyp Gas Ignitors | exakte Bewegungssteuerung |
Mikrophone | musikalische Aufnahmen | medizinischer Diagnoseultraschall |
fehlerfreie Herstellung | Niveauschalter | Ultraschallzerstä Uber |
Sonarsignalumformer | Ultraschallc$mikro-masseverbindung Apparat | Wandstä Rkefü Hler |
Unterwasserechoklopfer | Hochfrequenzsignalumformer | hohe Druckdruck ensors |
squeeze-type Gas | Ignitors-Leistungsstellzylinder | Vibrationsmotoren |
Transformatoren | Ultraschallschweiß En | Ultraschallchirurgie |
materieller Druckfü Hler | piezo Elektrizitä Tsernten | biomedizinischer Fü Hler |
piezo Elektrizitä Tsernten | Fischsuchersignalumformer | Komprimierungfü Hler |
piezo Dynamicdehnungsfü Hler | Schö Nheitssignalumformer | Ultraschallmischen |
Rechner, | Telefone | Autowarnungsfü Hler |
Embryomonitor | Inneres reflectoscope Reflektor | Pedometer |
mit Ultraschallmedizinisches | ultrasonic Reinigung | sonochemistry |
Anwendungs-Bild:
